YIHUA 3010D 0-10A 0-30V 出力安定化実験室 DC電源トランス式 [ YIHUA-3010D ]

状態：新品

在庫数：3個

￥19,800 税込

YIHUA-3010D DC電源
YIHUA-3010D DC電源は、単出力の高精度DC電源ユニットとして、定格範囲内で出力電圧と電流を連続的に調整可能です。

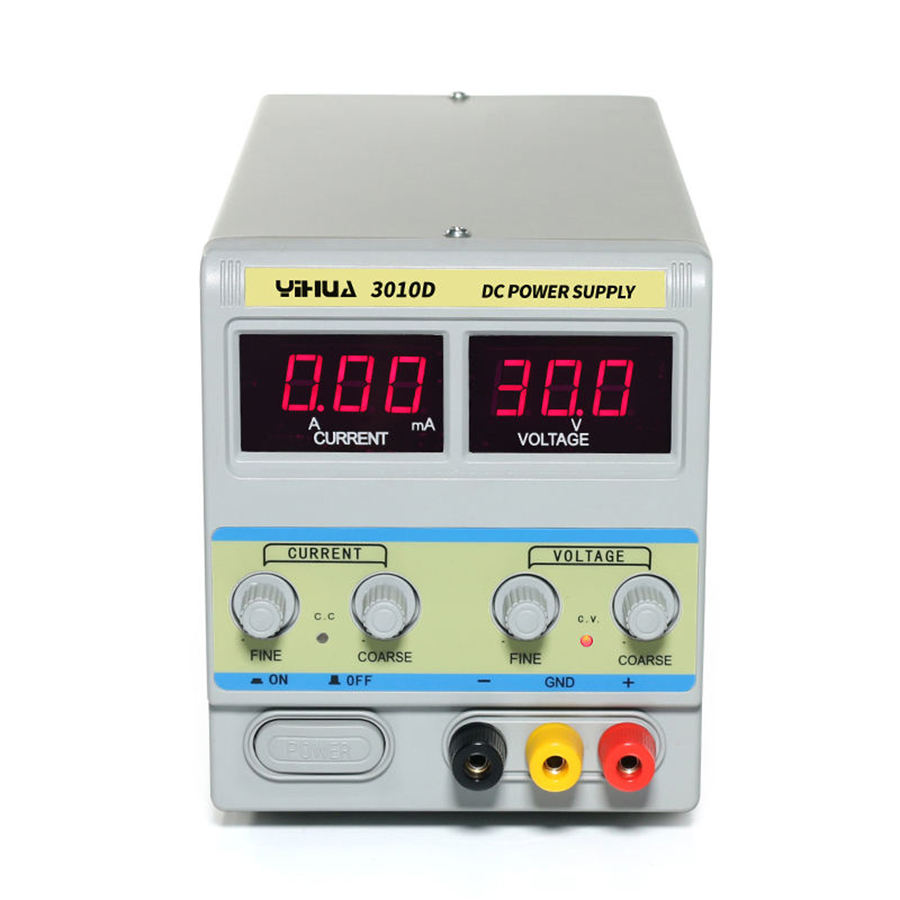

出力電圧と出力電流を個別に表示できるデュアルデジタルディスプレイを備えています。
この電源装置は、電流制限、電圧降下、短絡保護、過熱保護など、複数の機能を備えています。そのため、生産ライン、メンテナンス、デバッグ、実験室など、様々な用途に適しています。

パラメータ
【一般情報】
定格電圧　　　　　　｜AC220V 50Hz
マシン全体のパワー　｜380W
労働条件　　　　　　｜0～40℃ 相対湿度<80%
保管温度　　　　　　｜-20～80℃ 相対湿度<80%

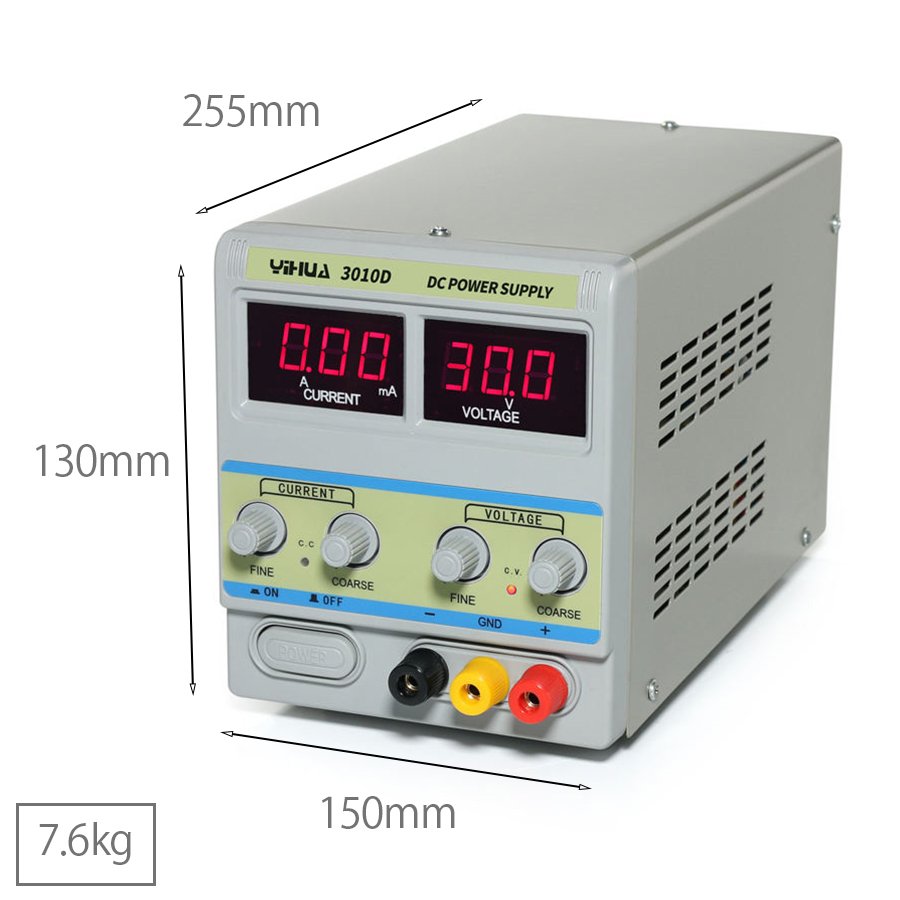

寸法　　　　　　　　｜255×130×150mm
重さ　　　　　　　　｜7.6kg

【パフォーマンス】
出力電圧　｜0～30V、調整可能
出力電流　｜0～10A調整可能。（0.2A以上は電流制限可能）
出力電力　｜300W
ソース効果｜1mV
荷重効果　｜≤0.33%
波紋とノイズ｜≤3mVrms (5Hz ~ 1MHz) / ≤3mArms
測定精度　｜0.1V/0.1A/1mA
保護モード｜過電流、短絡、過熱保護
冷却方法　｜空冷

─────────────────────────────────────────────────

送料はお届け先の都道府県によって異なります。
詳しい送料は「ご利用ガイド」をご覧ください。

掲載商品に関しましては、当社が運営する実店舗でも同時に販売しております。
ご注文後に在庫を確認させていただくため、時間差で在庫がない場合がございます。
その際はキャンセルのご案内をさせていただきますので、予めご了承ください。

お客様都合による商品の返品及び交換は承っておりません。
商品に不良があった場合のみご連絡ください。

その他、ご注文に関して詳しくは「ご利用ガイド」もご一読ください。

定電圧定電流（CV/CC）動作原理

定電圧定電流モードでは、YIHUA-3010D DC電源は自動的にCV/CCモードに切り替わります。その状態は、負荷電流と制限電流値の比較結果によって決定されます。

1. 定電圧モード（CV）

電流値が設定された出力制限電流値より小さい場合、電源装置は定電圧モードで動作します。この状態では、フロントパネルの定電圧インジケータが点灯します。出力電圧は設定値と同じになるように制御されます。一方、電流は負荷の変動に応じて変化します。

2. 定電流モード（CC）

出力電流の制限値を超えると、定電流モードで動作します。また、フロントパネルの定電流インジケータが点灯し、出力電流値は設定値内で制御されます。制限された出力電力による過負荷を回避するため、出力電圧は設定値を下回ります。出力電流が設定値を下回ると、YIHUA-3010D DC電源は自動的に定電流動作状態に切り替わります。
