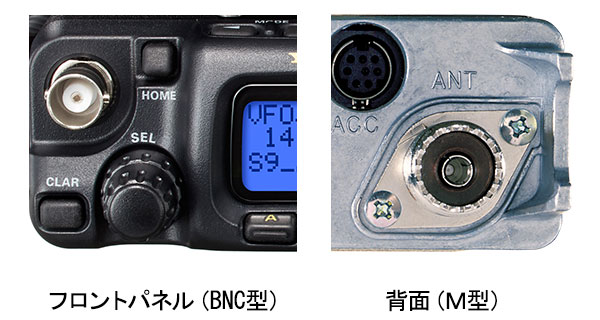

【標準構成品】 ・マイクロホン　MH-31A8J ・ニッケル水素電池パック　SBR-32MH ・乾電池ケース FBA-28 ・充電器 SAD-24B （SBR-32MH充電用） ・ホイップアンテナ　YHA-63 ・外部電源ケーブル E-DC-6 ・ショルダーベルト 【仕　様】 ■一般定格 送信周波数範囲 1.9MHz帯 ～ 50MHz帯 144MHz 帯、430MHz 帯のアマチュアバンド 4630kHz（ 非常連絡設定周波数） 受信周波数範囲 100kHz ～ 30MHz 50MHz ～ 54MHz 76MHz ～ 108MHz（WFM のみ） 108MHz ～ 154MHz 420MHz ～ 470MHz 電波型式 A1A（CW）、A3E（AM）、J3E（LSB/USB）、F3E（FM）、 F1D（9600 bps packet）、F2D（1200 bps packet） 周波数切替ステップ 最小10Hz（CW/SSB）、100Hz（AM/FM） アンテナインピーダンス 50Ω 不平衡、BNC 型接栓（パネル面） 50Ω 不平衡、M 型接栓（背面） 動作温度範囲 –10℃ ～ +60℃ 周波数安定度 ± 0.5ppm（CW/SSB/AM）、±1kHz±0.5ppm（FM） 電源電圧 外部電源：定格 DC13.8V ± 15%（マイナス接地） (使用可能電圧：DC8.0V ～ 16.0V) 内部電池：単三乾電池　DC12.0V SBR-32MH DC9.6V 消費電流 受信無信号時：約300mA 受信定格出力時：約450mA 送信定格出力時：約2.4 A（HF/144MHz） 約2.7 A（430MHz） 外形寸法 (W x H x D) 135 mm　x 38　x 165mm　（突起物含まず） 重量 約900g：本体のみ（乾電池、充電池、アンテナ、マイクは含まず） ■送信部 定格送信出力 （アマチュアバンド内） 6W（SSB/CW/FM）、2W（AM） 変調方式 J3E(SSB): 平衡変調 A3E (AM): 低電力変調 F3E (FM): リアクタンス変調 FM最大周波数偏移 ±5kHz (Wide) ±2.5kHz (Narrow) スプリアス発射強度 HF帯：-50dB以下 50/144/430MHz帯：-60ｄB以下 搬送波抑圧比 －40dB 不要側波帯抑圧比 －50dB 占有周波数帯域幅 J3E(SSB)：3kHz以内、A1A(CW)：500Hz以内、A3E(AM)：6kHz以内、 F3E(FM)：16ｋHz以内 送信周波数特性 J3E(SSB)：400Hz ～ 2600Hz にて－6dB マイクロホンインピーダンス 標準600Ω (200 ～ 10kΩ) ■受信部 受信方式 SSB/CW/AM/FM：ダブルコンバージョンスーパーヘテロダイン方式 WFM：シングルコンバージョンスーパーヘテロダイン方式 中間周波数 SSB/CW/AM/FM：（第1）68.33MHz/（第2）455kHz WFM：（第1）10.7MHz 受信感度（TYP） SSB/CW AM FM 100kHz ～ 500kHz － － － 500kHz ～ 1.8MHz － 32μV 以下 － 1.8MHz ～ 28MHz 0.25μV 以下 2μV 以下 － 28MHz ～ 30MHz 0.25μV 以下 2μV 以下 0.5μV 以下 50MHz ～ 54MHz 0.2μV 以下 2μV 以下 0.32μV 以下 144/430MHz 0.125μV 以下 － 0.2μV 以下 （IPO、ATT off、SSB/CW/AM=S/N10dB時、FM=SINAD 12dB時） 選択度(TYP) 電波形式 －6dB －60dB SSB/CW 2.2kHz以上 4.5kHz以下 AM 6kHz以上 20kHz以下 FM 15kHz以上 30kHz以下 FM-N 9kHz以上 25kHz以下 SSB 2.3kHz以上 4.7kHz以下（-66dB)　（オプションの“YF-122S”装着時） CW 500Hz以上 2.0kHz以下　（オプションの“YF-122C”装着時） CW 300Hz以上 1.0kHz以下　（オプションの“YF-122CN”装着時） 中間周波数妨害比 60dB以上 イメージ妨害比 70dB以上 (HF/50MHz帯　アマチュアバンド) 60dB以上 (144/430MHz帯　アマチュアバンド) 低周波定格出力 1.0W以上 (@8Ω THD 10%) 低周波負荷インピーダンス 4 ～ 16Ω 副次的に発する電波等の限度 4nW以下 定格値は常温・常圧時の測定値です。 測定法は、電波法告知で定めた測定法によります。 改良のため予告なく変更することがあります。
